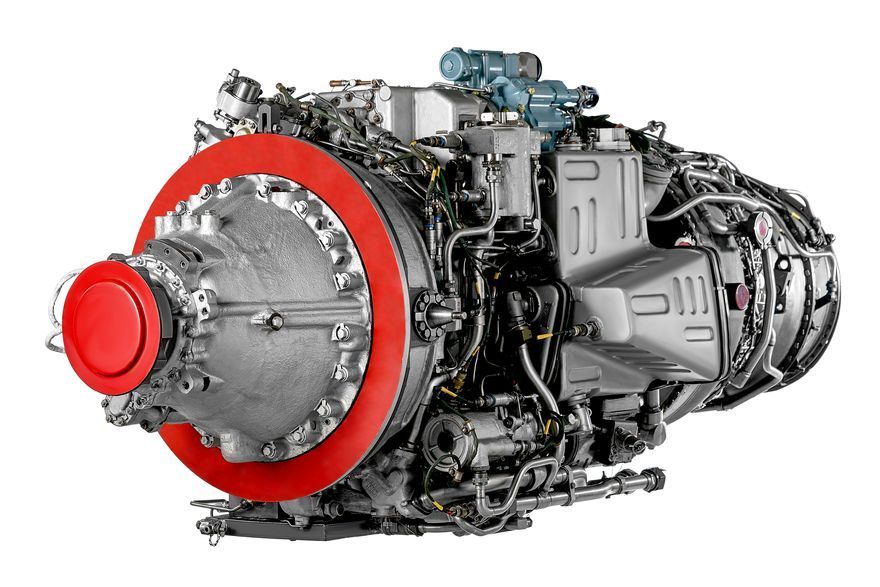

Двигатели ТВ7-117 – железные мускулы российской вертолётной авиации

3 минуты на чтение

Главное преимущество нового российского двигателя – производство его в России. Это неоценимое значение для вертолётной авиации. В целях обороноспособности приведена в действие программа «Импортозамещение». Подконтрольные НАТО Украина и Канада не будут поставлять свою продукцию для ВПК России.


Назначение

На базе самолётного ТВ7-117С разработаны и испытаны вертолётные двигатели ТВ7-117В(ВМ) для Ми-38 и его модификаций, ТВ7-117ВК для модернизации Ми-28, Ка-50 и Ка-52. С лета 2016-го в России ожидается серийный выпуск турбовальных двигателей 4-го поколения для тяжёлых вертолётов РФ.


Характеристики и Принцип работы ТВД

Силовой агрегат ТВ7-117В(ВМ) весом 360 кг способен развивать мощность в чрезвычайном режиме: на 30 сек – 3750 л.с., на 2,5 мин – 3500 л.с., на 30 мин. – 3000 л.с. На взлётном режиме сила двигателя 2800 л.с. с расходом топлива 199 г/л.с. час, а на крейсерском 2000 л.с., сжигается 220 г/л.с. час. Его габариты 1,614х640х820 мм.

Модификация ТВ7-117ВК тяжелее, весит 380 кг, его размеры 2077х685х820 мм. Режим работы двигателя: чрезвычайный на 30 мин. – 2800 л.с.; взлётный – 2500 л.с. с расходом топлива 201 г/л.с. час; крейсерский – 1800 л.с., затрачивает 230 г/л.с. час.

СССР в самолётостроении разрабатывали турбореактивные двигатели с малым удельным весом (ТРД) с целью обеспечить максимальную дальность полёта для самолёта с большой грузоподъёмностью. Расход топлива оказался неэкономным, если сравнивать с винтомоторными (поршневыми) бензиновыми двигателями. В результате совмещения лучших характеристик этих движителей появился газотурбинный авиационный двигатель ТВ (турбовинтовой).

По конструкции ТВД это ТРД, но только с воздушным винтом и редуктором. Поток воздуха сжимается во входном устройстве, затем в компрессоре, откуда и поступает в камеру сгорания одновременно с топливом. Большое количество энергии направляется в газовую турбину, в результате расширения работает компрессор, редуктор, винт и приводы агрегатов. Максимальная мощность двигателя достигается оборотами турбины до 20 000 об/мин. Многоступенчатость турбины снижает обороты и вес редуктора. Редуктор понижает обороты до требуемых отметок 750 – 1500 об/мин и доводит КПД винта к максимальному значению. Мощные двигатели с одним редуктором способны вращать 2 винта в разные стороны. Воздушный винт создаёт тягу на 90%, 10% – реакция газовой струи, т.е давление газа за турбиной на уровне атмосферного давления.


Его модификации по области применения могут стать очень широкими: для всех типов атмосферных летательных аппаратов (самолёты, вертолёты, беспилотники), для судов (высокоскоростные катера), как энергоустановки для разного вида топлива.


Общие сведения

Самое важное, что это двигатели нового поколения. Выпускается ТВ7-117С с 1997 г. для ИЛ-114. С 2009 года велись работы по модификации для Ми-38, Ми-28, Ка-50 и Ка-52. Толчком послужило требование к безопасности и комфортабельности полётов. Серьёзно рассматривался вариант с канадским двигателем PW12T/S, уступающим сегодняшнему исполнению нашего ТВД 7-го на 500 л.с. Двигатель долгое время доводился до соответствующих требований. Удалось создать эффективную АСУ (автоматизированную систему управления) БАРК-65 типа (FADEC), а главное сохранился прежний режим работы на случай выхода из строя электронной аппаратуры. Выявляется поломка и роботом рекомендуется метод устранения неисправности.

Двигатель ТВ7-117 сверхмощный и самый экономичный в своём классе, что позволит дольше находиться в полёте и перемещать 16 т груза или 35 – 65 человек. Ещё преимущество мотора в замене модулей. Все модификации его совпадают на 90%, делая совершенным по применению и ремонтопригодности.

История создания ТВ7-117

С 1980-х гг., под руководством генерального конструктора А.А.Саркисова, в ОКБ работали над ТВД 4-го поколения. К 1993 г разработан ТВ7-117С для региональных самолетов ИЛ-114. В 1997 г. двигатель сертифицировали, и сегодня он установлен на самолетах АН-140, Ил-114 и Ил-114Т.

Как вариант, применение самолётного движителя ТВ7-117С известен давно. В период с 2000-го по 2006-й произошла его модернизация на ТВ7-117СМ для ИЛ-112В, работа была проведена над управлением и контролем работы двигателя с помощью электроники. Известен и китайский вариант L-3000. На протяжении долгих десятков лет Санкт-Петербургский КБ ОАО «Климов» (разработчик) сотрудничал с Запорожским ОАО «Мотор Сич» (исполнитель и доработчик). Запорожский завод создан при Российской Империи в 1907 г., выпускал самолётные двигатели с 1916-го. Жаль, но на сегодняшний день эта связь разорвана.
